如何保护电容器？
电容器是电子电路中的重要元件，具有能量储存、信号滤波和电压调节等功能。虽然电容器坚固可靠，但它们容易受到电气、热、机械和环境应力的损坏。保护电容器对于确保电子设备的使用寿命和效率至关重要。本文深入探讨了保护电容器和防止过早失效的各种方法和做法。
电容器在其工作环境中面临多种风险，包括：
过压：超过电容器的额定电压会导致电介质击穿，从而导致组件失效。
过流：过大的电流会使电容器过热，损坏其内部结构。
热应力：高工作温度或快速的温度变化会随着时间的推移使电容器的材料性能下降。
机械应力：振动、冲击或安装不当会导致物理损坏。
环境因素：湿气、灰尘和腐蚀性物质会影响电容器的性能和寿命。
实施保护措施可以减轻这些风险并确保可靠运行。
保护电容器的最简单方法之一是选择具有适当额定电压的电容器。电容器的额定电压应始终高于其在电路中预计会遇到的最大电压。一种常见的做法是在额定电压上增加 20-50% 的安全裕度。
过大的电流会导致过热并损坏电容器的介电材料。为防止这种情况：
使用电阻器或电感器来限制浪涌电流。
采用在多个电容器之间均匀分配电流的电路设计。
选择具有适合应用的纹波电流额定值的电容器。
电容器对高温很敏感，高温会降低其性能并缩短其使用寿命。有效的热管理包括：
确保电容器周围有足够的气流或通风。
使用散热器或导热垫散热。
选择具有高温度额定值的电容器以适应苛刻的环境。
为保护电容器免受潮湿、灰尘和腐蚀性物质的影响：
使用保形涂层或灌封化合物密封电容器。
将电容器装入保护外壳或外壳中。
在受控环境中安装电容器，以尽量减少暴露在恶劣条件下。
电压浪涌可能会因超过其额定电压而损坏电容器。浪涌保护装置（例如压敏电阻或瞬态电压抑制器 (TVS)）可以吸收多余的能量并保护电容器免受尖峰的影响。
正确的安装可以减少电容器的机械应力。关键做法包括：
使用柔性引线或安装技术来吸收振动和冲击。
安装过程中避免用力过大，以防止弯曲或开裂。
确保电容器牢固固定以防止移动。
保险丝或断路器可以在发生故障时中断电路，从而提供额外的保护层，防止电容器或周围组件进一步损坏。
定期检查和维护可以在潜在问题导致电容器故障之前发现它们。注意：
膨胀、泄漏或变色的迹象。
电容或等效串联电阻 (ESR) 值的变化。
连接松动或安装问题。
降额涉及在电容器的最大电压、电流或温度限制以下运行电容器以提高可靠性。例如：
在工作温度为 85°C 的电路中使用额定温度为 105°C 的电容器。
选择额定电压为电路工作电压 1.5 到 2 倍的电容器。

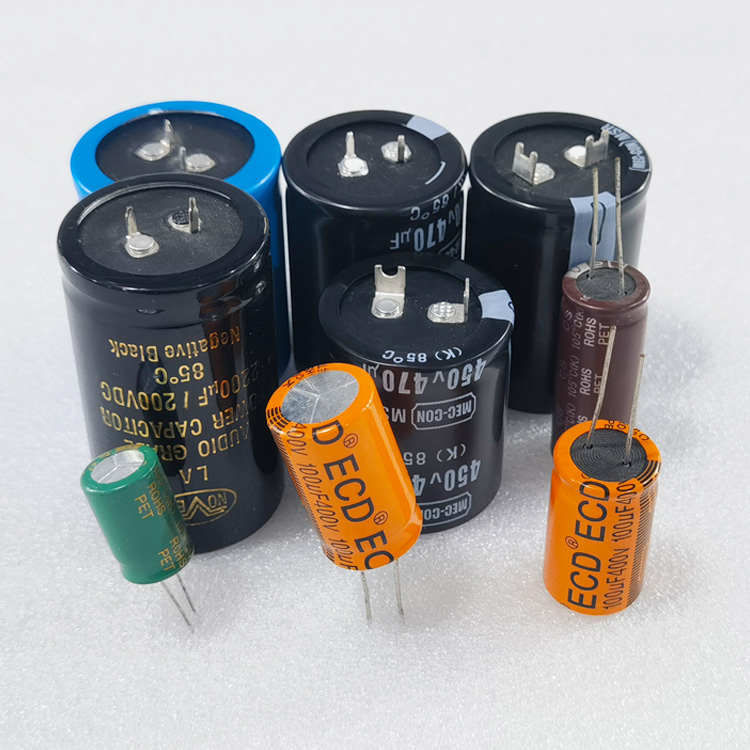

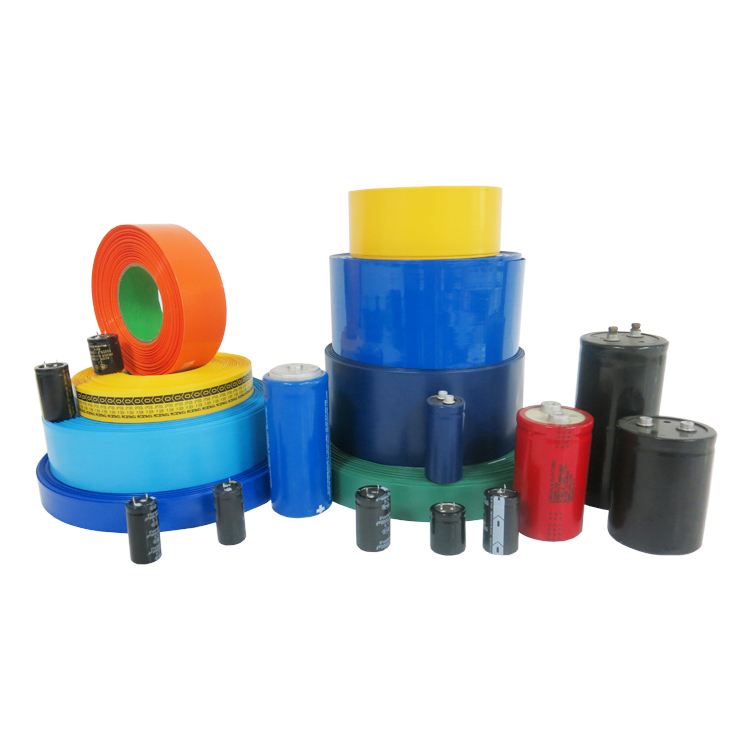

电容器套管通过绝缘电容器主体、防止短路以及保护电容器免受物理和环境损害，提供了额外的保护层。套管通常由热缩塑料制成，例如 PET 热缩套管和 PVC 热缩套管，在高密度电路板中尤其有用。
对于极化电容器（例如电解电容器），反极性可能导致灾难性故障。为防止这种情况：
使用二极管或极性保护电路确保正确安装。
清楚地标记电容器端子和电路连接。

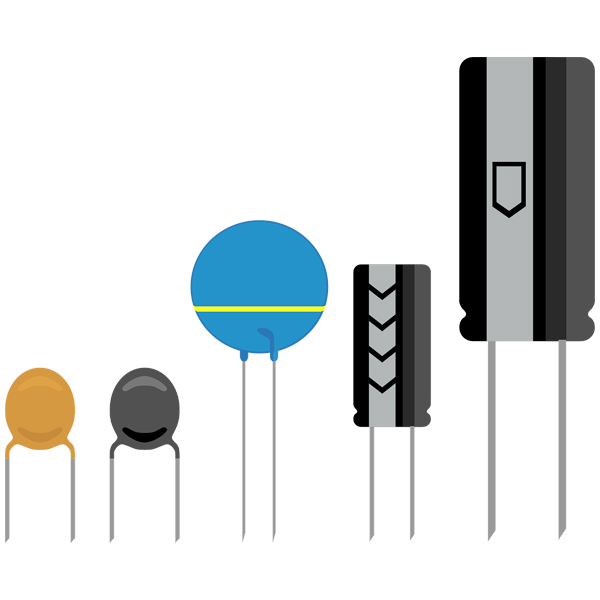

不同类型的电容器具有不同的优点和缺点。为应用选择合适的电容器可以降低故障风险。例如：
陶瓷电容器：适用于高频应用，但对机械应力敏感。
电解电容器：电容高，但容易漏电和老化。
薄膜电容器：稳定性和寿命极佳，但尺寸较大。
识别电容器损坏的早期迹象有助于防止更大的系统故障。症状包括：
电容器主体膨胀或肿胀。
电解液泄漏或异味。
电路噪声增加或不稳定。
电容减小或 ESR 增加。
保护电容器是保持电子电路可靠性和效率的关键方面。通过实施适当的措施，例如使用正确的电压额定值、确保适当的热管理和采用浪涌保护，您可以延长电容器的使用寿命并防止代价高昂的故障。定期维护和精心选择组件可进一步提高电容器在各种应用中的耐用性和性能。通过优先考虑电容器保护，您可以确保电子系统的整体稳定性和使用寿命。
