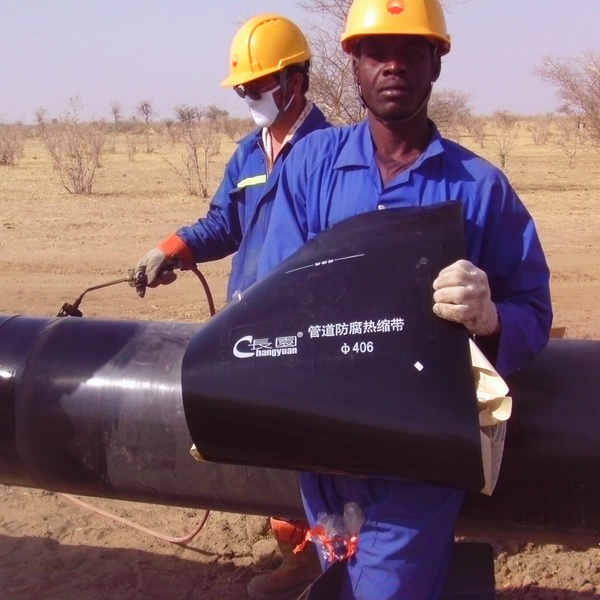

3PE（三层聚乙烯）热缩套管是专为管道（尤其是焊接接头处）防腐而设计的专用产品。它由三层结构组成，提供出色的机械保护和耐腐蚀性，使其非常适合在各种苛刻环境中使用。
→ 适用于运行温度高达80℃的管道
→ 适用于2PE、3PE、FBE及保温管道的层涂。
→ 保证长期有效。
→ 良好的地质环境和耐候性。
财产 | 测试温度 | 单元 | 要求 | 测试结果 | 测试方法 |
厚度 | — | 毫米 | ≥0.85×标称值 | 0.88×标称值 | 附录AISO21809-3 |
5 kV/mm + 5 kV 漏电检测 | — | — | 没有假期 | 没有假期 | 附录BISO21809-3 |
耐冲击性（恢复后5kV/mm假日检测5kV） | 20℃ | 焦耳/毫米 | ≥5 | 6.8 | 附件GISO21809-3 |
耐压痕性（恢复后5 kV/mm下的假日检测）残余厚度 | 50℃ | 牛/米㎡ | 1.0 | 1.0 | 附件HISO21809-3 |
— | 毫米 | ≥0.6 | 1.26 | ||
30 天阴极剥离 | 23℃ | 毫米 | ≤10.0 | 6.5 | 附录FISO21809-3 |
50℃ | 毫米 | ≤15 | 10 | ||
以 10 毫米/分钟的速度对涂有环氧树脂的管道表面和植物涂层进行剥离强度 | 23℃ | 牛/毫米 | ≥2.50 | 8.5 | 附录DISO21809-3 |
50℃ | 牛/毫米 | ≥0.20 | 0.46 | ||
10 毫米/分钟时的剥离强度管道表面和植物涂层 | 23℃ | 牛/毫米 | ≥0.4 | 8.2 | 附录DISO21809-3 |
10 毫米/分钟时的剥离强度28天后到达管道表面热水浸泡试验 T根据附件 I 的最大限制 | 23℃ | 牛/毫米 | ≥0.2 | 7.0 | 附件一ISO21809-3 |
10 毫米/分钟时的剥离强度28天后进行植物涂层热水浸泡试验 T根据附件 I 的最大限制 | 23℃ | 牛/毫米 | ≥0.4 | 7.5 | 附件一ISO21809-3 |
10 毫米/分钟时的搭接剪切强度 | 23℃ | 牛/米㎡ | ≥0.05 | 3.8 | 附件LISO21809-3 |
50℃ | 牛/米㎡ | ≥0.07 | 0.39 | ||
耐热老化性（老化于 T最高+20°C)– 断裂伸长率（E100/E0)– 管道表面的剥离强度（P100/P100） | 23℃ | E100/E0 | ≥0.75 | 0.89 | 附件NISO21809-3 |
23℃ | P100/P70 | ≥0.80 | 0.92 | ||
23℃ | A100/A70 | ≥0.80 | 0.88 |
订购信息 | ||
选择的套管宽度应在焊缝每侧至少与铣削涂层重叠 2 英寸（50 毫米）。计算最小套筒宽度时，应考虑套筒宽度安装过程中 10% 的收缩。 | 可用尺寸范围： | |
袖长 | PE热缩套管长度长度应按下式计算：L=π×D×1.07+120mm（当管道外径≤42英寸时） L=π×D×1.07（当管道外径≤42英寸时） ＞42英寸） | |
袖宽 | 我们可以提供 450mm、480mm、500mm、520mm 和 550mm 宽度的 PE 收缩套管。 | |
套筒厚度 | 我们可以提供 1.8 毫米、2.0 毫米、2.2 毫米、2.5 毫米、2.8 毫米、3.0 毫米和 3.2 毫米的 PE 收缩套管厚度。 | |
底漆厚度 | 底漆的施工方式有湿膜和干膜两种。我们可以提供120um、150um、200um、300um和400um的底漆厚度。 | |
热门关键词：3层PE热缩套管、现场接缝涂层、环焊缝防腐、管道防腐、纤维增强热缩套管、热缩套管厂家、高温热缩套管、管道用热缩套管、热缩套管尺寸，热缩套管工厂，批发，定制，制造商，供应商，制造公司
