以电动汽车 (EV) 革命和大规模储能系统 (ESS) 的扩展为先锋的电气化快速转型，使电池技术空前受到关注。虽然公众讨论的焦点大多集中在磷酸铁锂 (LFP) 或镍锰钴 (NMC) 等正极材料上，但电池组的结构和保护组件对其长期可靠性同样至关重要。其中，电池灌封胶堪称现代电力系统中不可或缺却又常常被忽视的"功臣"。
电池灌封胶是一种特殊的液态树脂体系，通常由两部分组成（树脂和固化剂），用于覆盖电池组外壳内的电池单元、电路板和连接器。灌封后，灌封胶会发生一种称为固化的化学反应，从液态转变为固态或半柔性的保护层。这种被称为封装或灌封的工艺，实际上是将敏感元件"嵌入"在一块坚固的保护材料中。
灌封的主要目的是将电池内部元件与外部环境隔离，同时提供结构支撑。在高压系统中，空气通常绝缘性不足，导热性也很差。灌封材料填充电池组内部的"空隙"或气隙，用一种经过特殊设计、能够执行特定热学、电学和机械功能的材料取代静止的空气。
虽然这两个术语经常被混用，但它们之间存在细微的技术区别。灌封通常是指将元件放置在"容器"或外壳内，然后注入树脂使其填充容器，使其成为组件的永久组成部分。而封装则是在元件表面涂覆一层厚厚的树脂，作为设备的外部"外壳"，通常无需单独的外壳。在电池行业，"灌封"是主要术语，因为电池单元几乎总是被封装在托盘或模块外壳内。
要了解电池灌封为何至关重要，必须了解电池组所处的极端环境。例如，电动汽车电池必须经受严寒的冬季、酷热的夏季、持续的道路震动以及潜在的高冲击碰撞——同时还要应对快速充放电过程中产生的巨大热量。
热管理或许是灌封化合物在现代高密度电池组中最关键的作用。锂离子电池对温度高度敏感；超出其狭窄的"舒适区"（通常为 15°C 至 35°C）运行会导致加速衰减、续航里程缩短，在极端情况下甚至会导致热失控。
灌封化合物通常含有导热填料，例如氧化铝或氮化硼。虽然基础树脂（例如硅胶或环氧树脂）本身具有绝缘性，但这些填料使化合物能够起到热桥的作用。它将电池组中心"热点"的热量带走，并将其传导至冷却板或电池组外壳。通过用导热介质取代空气（一种天然的隔热材料），灌封工艺确保所有电芯的温度保持均匀，防止单个电芯过热并引发连锁反应。
电池很重，其内部的电芯容易受到机械应力的影响。在汽车应用中，持续的振动会导致"微动磨损"——一种部件相互摩擦的磨损，可能会损坏导线键合或绝缘层。
电池组灌封后，电芯基本上被固定到位。固化的化合物起到结构粘合剂的作用，防止电芯移动或相互摩擦。此外，许多灌封材料，尤其是聚氨酯和硅胶，都具有弹性。这意味着它们可以吸收和耗散冲击和振动产生的机械能，从而保护脆弱的内部连接和电池管理系统 (BMS) 电子元件免受机械故障的影响。
任何电池组的核心都是高压环境。随着制造商不断推进 800V 甚至 900V 的架构以实现更快的充电速度，电弧和短路的风险也随之增加。灌封胶具有高介电强度，这意味着它们能够承受高电压而不发生击穿或导电。通过完全包裹端子和母线，灌封胶可以防止"爬电"（电流流过表面）和"间隙"（电流跳过空气）问题，这些问题是未灌封系统中电气火灾的常见原因。
电池组很少仅靠外壳就能实现完全密封。水分渗入是一个重大威胁；即使是少量冷凝水也会导致腐蚀或"枝晶"生长，从而造成内部短路。灌封胶提供了一层防水屏障，保护电芯和电子元件免受潮湿、盐雾以及各种汽车液体（如冷却液或机油）的侵蚀。这种环境隔离对于用于船舶或非公路工业设备的电池尤为重要。
并非所有灌封胶都一样。工程师会根据具体应用需求选择合适的化学成分，并权衡重量、成本、导热性和易于修复等因素。
环氧树脂以其卓越的机械强度和优异的粘合力而闻名。固化后，它们会形成非常坚硬的结构。
- 优点： 优异的耐化学性、高介电强度和极低的固化收缩率。它们能提供最佳的抗重机械载荷保护。
- 缺点： 其刚性可能是一把双刃剑。在高热循环（极冷到极热）的环境中，刚性环氧树脂和电池单元之间的热膨胀系数 (CTE) 差异会导致应力裂纹。此外，环氧树脂灌封的电池几乎无法修复或回收，因为这种材料不易去除。
聚氨酯介于环氧树脂的刚性和硅胶的柔软性之间，是一种"折中"的选择。它们用途广泛，可以配制成从半刚性到非常柔软的各种硬度。
- 优点： 优异的耐湿性和良好的减振性能。由于聚氨酯能够随着温度变化略微"弯曲"，因此其耐热循环性能通常优于环氧树脂。此外，聚氨酯通常比硅胶更具成本效益。
- 缺点： 聚氨酯在固化前对水分敏感，因此在生产过程中需要小心处理。其最高工作温度通常低于硅胶，一般在 130°C 至 150°C 左右。

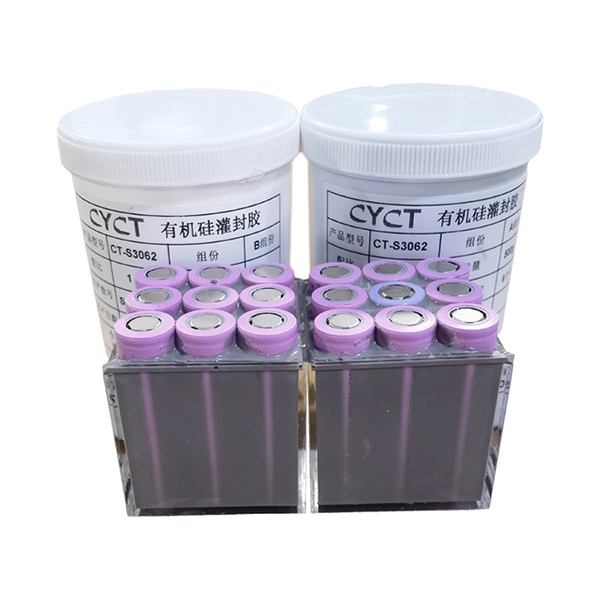

有机硅是高性能应用的首选。它们柔软、富有弹性，并且在极宽的温度范围内（从 -50°C 到 200°C 以上）都具有很高的稳定性。
- 优点： 无与伦比的柔韧性，可提供最佳的抗热冲击和抗剧烈振动保护。它们天然阻燃，并具有优异的抗紫外线和抗臭氧性能。
- 缺点： 硅胶是三种化学材料中最昂贵的。与环氧树脂和聚氨酯相比，它对某些塑料的粘合性较差，而且其高热膨胀系数意味着在封闭的封装中需要一定的膨胀空间。
灌封胶的选择是一项严谨的工程任务，需要满足特定的全球安全和性能标准。
在电池领域，防火安全是重中之重。大多数用于电动汽车的灌封胶必须符合 UL 94-V0 标准。这意味着，如果材料着火，火焰必须在垂直放置的样品上 10 秒内自行熄灭，并且不得有可能引燃其他材料的燃烧滴落。灌封胶通常含有阻燃添加剂，这些添加剂遇热会炭化，形成隔热层，防止火势从一个单元蔓延到另一个单元。
该值衡量材料的导热性能。未灌封的空气导热系数约为 0.026 W/m·K。标准灌封胶的导热系数约为 0.5 至 1.0 W/m·K，而高性能"导热型"灌封胶的导热系数可达 3.0 W/m·K 或更高。虽然导热系数越高通常越有利于散热，但提高导热系数往往会增加液态树脂的粘度，使其更难灌注到狭小的缝隙中。
介电强度以千伏每毫米 (kV/mm) 为单位，表示材料在发生电击穿之前能够承受的最大电压。对于电动汽车应用，介电强度为 15-20 kV/mm 的材料较为常见。体积电阻率衡量材料抵抗漏电流通过其本体的能力，确保高压元件保持电气隔离。
将灌封胶涂覆到电池组是一个复杂的制造步骤，需要高精度以避免产生气泡，因为气泡会起到绝缘作用并导致局部过热。
在现代工厂中，配备"计量混合"系统的机械臂负责点胶。这些机器能够精确测量树脂与固化剂的比例（例如 1:1 或 10:1），并在注入电池托盘前几秒钟进行混合。这一点至关重要，因为一旦混合，"适用期"（即材料开始硬化前的时间）可能短至几分钟。
为了确保没有气泡残留，许多高端电池组都采用真空灌封工艺。电池组被放置在真空室中，树脂在低压下注入。这会将电池组中的空气排出，使液态树脂流入电芯和电池管理系统 (BMS) 周围的每一个微小缝隙。
注入后，化合物必须固化。有些材料在室温下固化数小时，而另一些材料则需要在烘箱中进行"热固化"才能达到其完整的机械和热性能。制造商必须权衡快速生产（快速固化）的需求与内部应力风险（收缩过快）之间的关系。
尽管电池灌封有很多优点，但它也给行业带来了两个重大挑战：重量和报废处理。
灌封胶密度相对较高。用标准树脂填充大型电动汽车电池组会增加 10 到 30 公斤的重量。在电动汽车行业，每一克重量的减轻都意味着续航里程的增加，这是一个显著的缺点。为了解决这个问题，许多制造商现在开始使用"轻质"灌封胶。这些材料包含微小的玻璃气泡或采用泡沫结构，可以在保持足够隔热和防护性能的同时，将密度降低高达 50%。
过去，电池组一旦灌封，就被视为一个无法维修的"黑匣子"。如果单个电芯发生故障，整个灌封模块就只能报废，因为硬化的树脂无法在不损坏其他电芯的情况下移除。
这促使人们寻求"可重新进入"或"按需剥离"的材料。一些现代有机硅足够柔软，可以用工具剥离，从而可以更换组件。更先进的研究集中在可被特定化学物质或热触发剂溶解的树脂上，这使得电池在其使用寿命结束后能够被拆解，从而进行妥善回收——这是锂"循环经济"的关键一步。
随着电池设计从模块化系统发展到"电芯到电池包"（CTP）乃至"电芯到底盘"架构，灌封胶的作用也在不断扩展。在CTP设计中，灌封胶通常兼具结构粘合剂的双重功能，可将电芯直接粘合到车辆框架上，从而无需使用笨重的内部钢或铝结构。
此外，我们看到源自蓖麻油或其他可再生资源的生物基树脂正在兴起，旨在减少电池制造过程的碳足迹。随着"超快速充电"（XFC）技术的出现，对热管理的要求也越来越高，我们可以预见，未来将会出现导热系数更高、密度更低的灌封胶。
电池灌封胶是维系现代电力世界不可或缺的"粘合剂"。它为热管理、机械保护、电气绝缘和环境密封提供了一站式解决方案，使电池组能够在最严苛的条件下安全高效地运行。尽管重量和可修复性等挑战依然存在，但聚合物科学的持续创新确保了灌封技术在未来几十年内仍将是储能领域的基石。
问1：任何树脂都可以用于电池灌封吗？
答1：不可以。电池需要特定的性能，例如阻燃性（UL 94-V0）、高介电强度和定制的导热性。标准工业树脂在固化过程中可能会过度收缩，缺乏必要的散热能力，甚至易燃，因此不适用于高能量密度电池组。
问2：灌封仅用于电动汽车电池吗？
答2： 虽然电动汽车是灌封的主要应用领域，但灌封也用于家用储能设备（例如特斯拉 Powerwall）、航空航天电池、电动出行、电动自行车、电动两轮车、电动三轮车、电动工具、船舶动力系统和工业机器人。任何涉及高压、高振动或恶劣户外环境的应用通常都会采用灌封工艺来提高可靠性。
问3：灌封能使电池防水吗？
答3：是的，灌封可以有效地在电池组件周围形成密封。电池外壳是第一道防线，而灌封胶则确保即使外壳破损，水分也无法接触到电极或电芯，从而防止短路和腐蚀。
问4：制造商如何处理灌封固化过程中产生的热量？
答4：许多树脂会发生"放热"反应，即在固化过程中释放热量。在大型电池组中，这可能会很危险。制造商通过使用"低放热"配方或分阶段（分层）灌封来解决这个问题，使热量逐渐散发。
问5：间隙填充剂和灌封胶有什么区别？
答5：间隙填充剂通常是高粘度膏状物，涂抹在两个表面（例如电芯和冷却板）之间，以改善热传递。灌封胶是低粘度液体，旨在流动并填充容器的整个容积，从而封装所有组件。
