母线是现代电气和能源系统的支柱。它们传输大电流，高效分配电力，并连接电池组、配电单元、逆变器、开关设备和电容器组内的关键组件。随着系统变得更加紧凑、强大且对安全性要求更高，简单的裸铜或铝母线已不再适用。它们必须进行绝缘、保护和精心设计，才能在热、电、机械和环境应力下可靠运行。
正因如此，母线套管变得至关重要。母线套管是一种专门设计的绝缘罩，套在母线上，提供电气绝缘、环境保护、热管理支持和安全增强功能。虽然看起来很简单，但母线套管在系统可靠性、组装效率、法规遵从性和长期性能方面发挥着决定性作用。
本文将全面解释母线套管是什么、它的工作原理、使用的材料、如何应用以及它在电动汽车、储能、电力电子和工业配电等行业中为何如此关键。
母线套管是安装在导电母线上的绝缘护套或覆盖层。它可以采用热缩管、挤压成型硬质绝缘材料、柔性聚合物套管、层压复合材料或纺织增强涂层等形式生产。其主要作用是将母线与周围的导电组件以及人体接触进行电气隔离。
除了简单的绝缘功能外，现代母线套管通常还具有多种功能：
* 防止短路
* 提高介电强度
* 防止腐蚀和污染
* 增强机械耐用性
* 支持热管理策略
* 改善系统外观和标识
在高功率应用中，套管成为功能性工程层，而不仅仅是装饰性覆盖层。
母线通常在高电流下运行，在许多系统中，电压也很高。如果没有绝缘，母线之间或母线与接地结构之间的意外接触会导致电弧、短路、设备损坏或严重人身伤害。母线套管提供受控的介电屏障，降低电气故障和人员触电的风险。
现代电气系统密集且复杂。母线通常靠近外壳、冷却板、电池单元和电子电路板。绝缘套管可确保稳定的绝缘距离，并防止因振动、热膨胀或装配公差引起的意外接触。
许多国际安全标准要求在可触及或紧凑的组件中使用绝缘导体。母线套管可帮助制造商满足电气、汽车和储能法规对绝缘、爬电距离、电气间隙和阻燃性方面的要求。
母线套管并非单一的标准化产品。它们存在多种结构形式，旨在满足特定的性能需求。

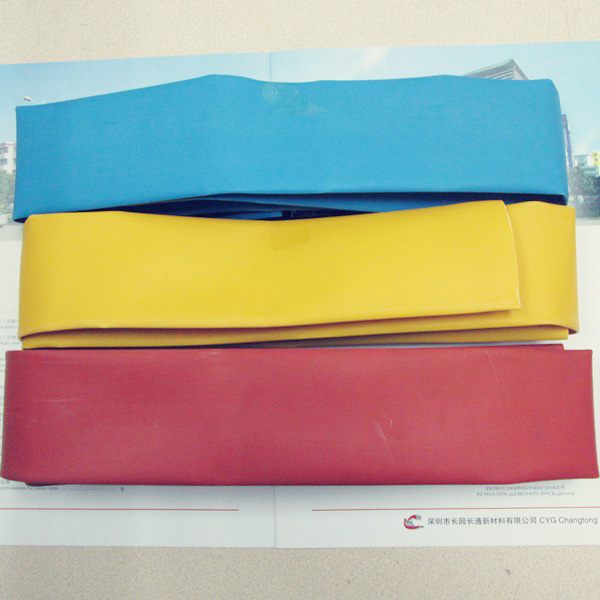

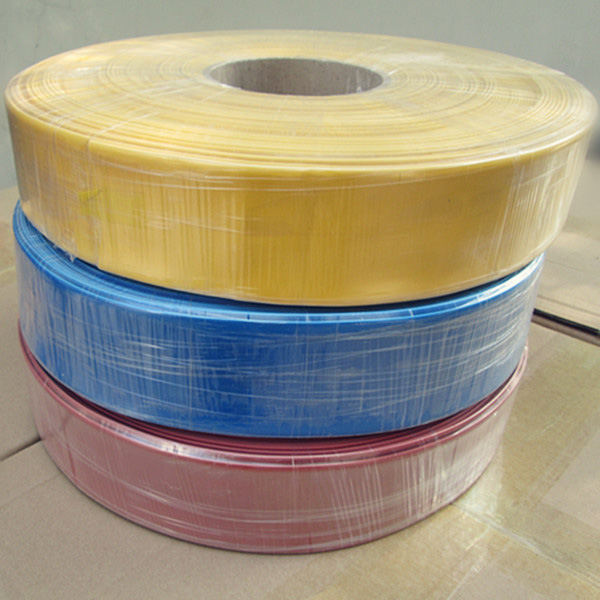

热缩套管因其适应性强而得到广泛应用。它们可以膨胀以套在母线上，然后在加热时紧密收缩，形成贴合的绝缘层。
主要特点包括：
* 出色的表面贴合性
* 广泛的尺寸范围
* 良好的介电性能
* 相对简单的安装
* 适用于复杂的形状和接头
它们常用于电池组、电力电子设备和配电组件。
这些是预成型的绝缘型材，通常由PVC、聚烯烃或工程塑料制成。母线通过机械方式插入套管中。
它们具有以下优点：
* 壁厚均匀
* 高耐磨性
* 稳定的几何形状
* 高效的大批量安装
它们经常用于开关柜和工业电力设备。
一些母线套管由层压薄膜、玻璃纤维增强材料或多层复合材料制成。当需要更高的耐温性、阻燃性或机械增强时，会选择这些材料。
它们通常用于：
* 高温电力电子设备
* 重工业环境
* 铁路和航空航天系统
在先进系统中，套管可以通过将绝缘材料直接涂覆或包覆成型到母线上来制成。这种方法将绝缘层集成到导体本身，从而生产出坚固、形状精确的绝缘母线。
母线套管的性能很大程度上取决于材料的选择。
聚烯烃广泛应用于热缩母线套管。它具有良好的电绝缘性能、柔韧性、阻燃性（可选）和成本效益。适用于许多中低温度应用。
聚酯套管具有更高的耐温性和机械强度。它们通常用于对尺寸稳定性要求较高的电池和电力电子设备环境中。
PVC 常用于硬质挤压成型套管。它具有良好的电绝缘性能、耐化学性且易于加工。但是，其耐高温性能有限，并且需要考虑特定的防火性能。
硅橡胶套管适用于高温、高柔韧性或户外环境。它们在宽温度范围内保持弹性，并耐臭氧、紫外线照射和老化。
当需要极高的耐热性、阻燃性和机械耐久性时，例如在工业或交通运输电力系统中，会使用这些材料。
母线套管的主要功能是提高介电强度。通过添加受控的绝缘层，它可以提高击穿电压，防止表面爬电，并稳定爬电距离。
母线套管可以保护导体免受潮湿、灰尘、化学物质、盐雾和工业污染物的侵害。这可以防止腐蚀和表面氧化，从而避免电阻增加和发热。
套管可以保护母线免受磨损、意外工具接触和振动引起的磨损。在电动汽车等移动系统中，此功能对于长期耐用性至关重要。
专用母线套管可能具有阻燃、自熄或热稳定性。一些设计还可以充当热缓冲器，控制母线与相邻组件之间的热传递。
颜色编码的套管可以快速直观地识别极性、相序或电压等级。这可以减少接线错误，并加快维护和装配速度。 ##：母线套管的应用领域
在电动汽车中，母线连接电池单元、模块和电力电子元件。套管提供绝缘，防止意外短路，并支持紧凑、高密度的布局。它们必须能够承受振动、温度循环和化学腐蚀。
大型固定式电池系统在高电压下运行，并安装在密闭的机柜中。母线套管确保安全绝缘，降低电弧故障的风险，并有助于提高长期运行可靠性。
逆变器、转换器和充电系统依靠母线实现高效电流传输。套管有助于控制电场分布，防止局部放电，并提高系统的鲁棒性。

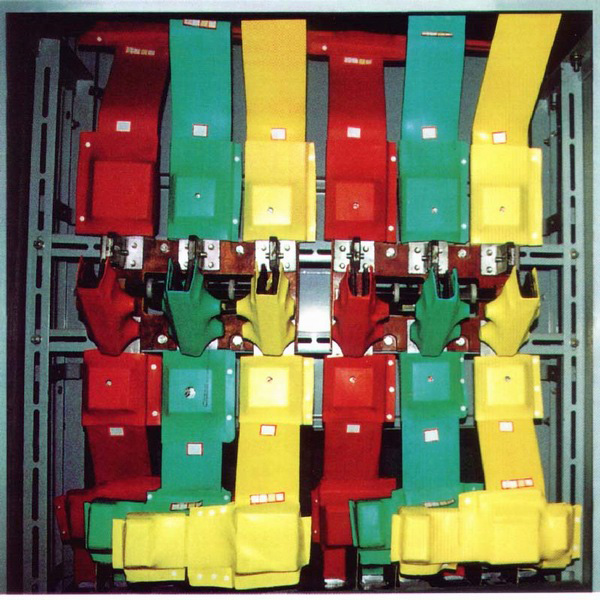

开关设备、电机驱动器和工业机柜使用硬质母线分配电力。套管保护操作人员，减少污染，并有助于符合电气安全标准。
太阳能逆变器、风力涡轮机和并网设备需要能够在室外或半室外环境中运行的绝缘母线。母线套管有助于提高防潮性和环境耐用性。
选择母线套管需要评估以下因素：
* 工作电压
* 最高温度
* 化学腐蚀
* 机械应力
* 阻燃要求
* 预期使用寿命
不合适的套管可能会危及整个电气系统。
热缩套管需要控制加热以实现均匀收缩，同时避免损坏相邻组件。硬质套管需要精确的尺寸匹配，通常采用卡扣式或滑动式安装。
检查重点包括壁厚、表面均匀性、粘合性、是否存在气泡以及端子暴露情况。即使是微小的缺陷也可能在高应力下导致介电击穿。
母线套管具有诸多优势，其功能远不止基本的绝缘：
* 提高系统安全性
* 增强介电裕度
* 降低电弧故障风险
* 提高耐腐蚀性
* 增强机械耐用性
* 便于视觉识别和极性辨识
* 支持紧凑型和模块化设计
它们使现代高密度电源系统能够可靠安全地运行。
尽管母线套管至关重要，但它们也带来了一些设计方面的考虑：
* 它们会增加厚度，影响间距和布局。
* 它们可能会降低母线的直接散热能力。
* 安装不当会导致空气滞留或形成薄弱点。
* 必须在系统使用寿命内评估材料的老化情况。
因此，母线套管应始终集成到系统设计中，而不是作为事后添加的组件。
套管提供可控的厚度和机械保护，而涂层则提供更薄的绝缘层和更好的表面贴合性。套管更易于检查和更换，而涂层则更具整体性。
包覆成型绝缘层可形成坚固的集成结构，但会增加模具成本并降低灵活性。套管在性能和适应性之间取得了平衡。
许多先进系统同时使用套管和结构绝缘组件。套管负责局部绝缘，而外壳和隔板则提供系统级保护。
电气化的发展正在推动母线套管的创新。未来的发展重点包括：
* 更耐高温的聚合物
* 改进的阻燃系统
* 低烟无卤材料
* 集成式热管理层
* 具有传感或诊断功能的智能套管
* 可持续和可回收的绝缘材料
随着系统对更高功率密度和更长使用寿命的需求不断增长，母线套管将继续从被动绝缘体发展成为多功能工程元件。
A：主要用途是对母线进行电气绝缘，防止短路，提高安全性，并保护设备和人员。
A： 如果选择合适的材料，就可以。硅胶、聚酯和玻璃纤维增强套管常用于高温环境。
A： 它们会轻微影响散热和电场分布，因此在系统设计时必须考虑套管的设计。
A： 很多都可以。热缩套管和硬质套管通常可以拆卸和更换，从而简化维护和升级。
A： 不能。母线套管只是更广泛的绝缘和安全策略的一部分，该策略还包括间距、外壳、冷却系统和监控设备。
