在汽车、工业自动化、机器人、家电、泵、电动工具及其他应用领域，电动机正朝着小型化、轻量化、高速化和高性能化的方向发展。随着电机设计日益紧凑且运行工况愈发严苛，固定永磁体的方法也变得至关重要。在许多永磁电机中，粘合剂不仅仅是连接两个部件的媒介，更是一种结构性材料；它既要保持磁体的位置稳定，又要能抵御高温、振动、离心力、化学物质以及长期机械应力的影响。
环氧树脂粘合剂因其高粘接强度、良好的尺寸稳定性、耐化学性以及对金属和磁性材料可靠的粘接性能，被广泛用于电机磁体的粘接。根据配方的不同，环氧树脂粘合剂还可针对高温运行、快速加工、间隙填充、电气绝缘及耐热循环等需求进行定制设计。
本文将阐述用于电机磁体粘接的环氧树脂粘合剂的关键特性、常见应用、主要优势、选型因素、表面处理、固化注意事项以及制造工艺实践。
用于电机磁体粘接的环氧树脂粘合剂是一种结构胶，专用于将永磁体固定在转子、定子外壳、套筒或其他支撑结构等电机部件上。这种粘合剂能在表面特性和热膨胀行为各异的材料之间形成持久牢固的粘接。
常见的磁体材料包括钕铁硼磁体、铁氧体磁体及其他永磁材料。与之粘接的部件材料可能包括钢、不锈钢、铝、工程塑料、复合材料或涂层金属表面。
在永磁电机中，磁体在运行期间必须保持精确的位置。即使磁体发生微小位移，也可能影响磁气隙、平衡性、效率、噪声、振动以及电机的整体可靠性。因此，粘接工艺往往成为电机装配过程中的关键环节，而不仅仅是一种辅助性的紧固手段。
工业粘合剂制造商通常将磁体与转子粘接、磁体与外壳粘接、定子粘接以及其他电机装配工序视为电机粘合剂的重要应用场景。此外，粘接工艺还能减少对机械紧固件的需求，并帮助制造商应对尺寸公差问题。
电动机内部的永磁体会同时承受多种形式的应力。因此，粘合剂所提供的性能必须远超简单的初始粘接力。
在旋转电机中，固定在转子上的磁体承受着离心力的作用。随着转子转速的提高，这种力会变得愈发显著。因此，高速电机需要一种能够在持续动态载荷下保持足够粘接强度的胶粘剂体系。
选用合适的环氧胶粘剂可提供刚性结构连接，有助于防止磁体在旋转过程中发生位移。在选择胶粘剂时，应综合考虑实际转子转速、磁体质量、粘接面积、接头几何形状、工作温度以及安全要求。
电机在正常运行期间会产生振动。此外，振动还可能源自轴承、转子不平衡、电磁力、相连机械设备，或在汽车应用中的路况因素。
用于电机磁体的胶粘剂必须能够在反复承受载荷的情况下保持粘接性能。根据配方的不同，增韧环氧胶粘剂可在高强度与抗振动/抗冲击性能之间实现良好的平衡。
电机在运行过程中温度可能会大幅升高。因此，胶粘剂不仅要在室温下，更要在实际工作温度下保持足够的力学性能。
针对严苛的电机应用工况，市面上有多种耐高温环氧胶粘剂配方可供选择。某些专用的电机磁体胶粘剂正是为高温环境设计的，能够在高温下保持结构性能。
电机可能会反复经历从相对低温状态升至高温工作状态，随后又冷却下来的过程。磁体、转子、胶粘剂及周围材料的热膨胀系数可能各不相同。
反复的热胀冷缩会在粘接部位产生应力。选用兼具适宜韧性、热稳定性和粘接力的环氧胶粘剂配方，有助于确保粘接部位在预期的使用寿命内经受住热循环的考验。
电机可能会接触到湿气、润滑剂、清洁剂、冷却液、盐分、灰尘及其他污染物。根据具体应用场景，粘合剂可能需要具备抵抗特定化学物质和环境条件的能力。
环氧树脂粘合剂常被选用，因为在经过适当配方设计和固化后，它们能提供优异的耐湿气和耐化学品性能。不过，务必结合实际运行环境来验证其耐化学性能。
性能最佳的粘合剂未必是室温拉伸强度最高的粘合剂。电机磁体粘接属于系统级应用，因此应综合评估多项性能指标。
当粘合剂需要承受平行于粘接界面的作用力时，剪切强度尤为重要。在许多磁体粘接设计中，粘接部位往往同时承受剪切力、拉伸力、剥离力和动态载荷。
高强度环氧树脂能与适宜的金属及磁体表面形成牢固粘接，但评估测试结果时，应采用实际基材和接头设计进行考量。
玻璃化转变温度（Tg）是热固性环氧树脂粘合剂的一个重要考量指标。它反映了聚合物性能随温度升高而发生的重要转变。
对于在高温下运行的电机，合适的 Tg 有助于粘合剂保持刚性，并降低过度蠕变的风险。然而，不应将 Tg 视为衡量使用温度的唯一指标；实际热强度、热老化性能、接头几何形状以及特定配方的数据同样至关重要。
蠕变是指材料在持续载荷作用下发生的缓慢变形。对于电机磁体而言，过度蠕变可能导致磁体随时间推移偏离设计位置。
具有适宜高温性能的刚性结构环氧树脂有助于最大限度地减少磁体位移。这一点在高速电机中尤为重要，因为磁体位置的精确度直接影响转子平衡及电磁性能。
电机磁体粘接可能涉及多种材料的组合，包括钢材、涂层磁体、铁氧体、钕磁体、铝材、复合材料及工程塑料等。
粘合剂应与实际接触表面相容。磁体表面的涂层会对粘接效果产生显著影响，因此应在生产级磁体表面（而非理想化的实验室表面）上对粘合剂进行测试。
粘度会影响制造过程。如果粘合剂流动性过强，可能会从粘接缝隙处流出或污染周围的组件；如果粘度过高，则难以将其点胶注入狭窄或复杂的接合部位。
触变性环氧树脂配方既能确保在点胶过程中实现受控施胶，又能保证胶水在涂覆后保持既定位置，不会发生流挂。
制造公差可能会导致磁体与其配合表面之间产生微小间隙。具备良好间隙填充能力的粘合剂有助于保持接触，并降低对尺寸微小偏差的敏感度。
不过，粘接缝隙的厚度仍应控制在粘合剂制造商建议的范围内。如果胶层过厚，可能会改变固化特性及机械性能。
环氧树脂粘合剂广泛应用于各种电机设计中。

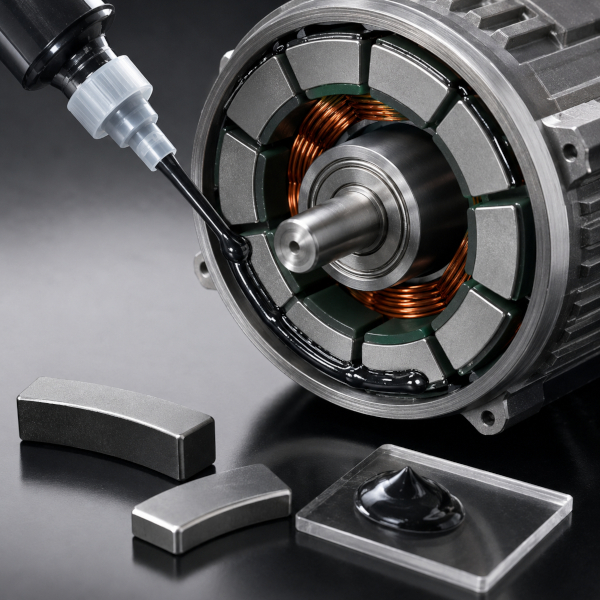

最重要的应用之一是将永磁体粘接到转子上。粘合剂不仅能固定磁体，还能确保磁体在电机旋转过程中保持预定的位置。
这种应用常见于永磁电机、无刷直流电机、永磁同步电机、伺服电机、牵引电机及其他类型的电机结构中。
电动汽车对电机组件的要求极为严苛。牵引电机往往需要在高转速、温度波动、振动以及长运行周期等工况下工作。
针对这些应用，必须根据电机在热学、力学、化学及耐久性方面的实际要求来选择粘合剂。针对严苛的电机应用场景，市面上也有专用的耐高温磁体粘合剂可供选择。
伺服电机要求实现精确且稳定的定位。磁体发生位移可能会影响电机的特性及控制性能。
结构型环氧树脂粘合剂有助于保持磁体位置，同时在磁体与转子组件之间提供持久牢固的连接。
无刷直流（BLDC）电机广泛应用于风机、泵、家电、电动工具、机器人及其他设备中。由于转子通常采用永磁体设计，因此需要可靠的磁体固定方案。
所选用的胶粘剂必须与电机的工作转速、温度、生产周期以及磁体表面特性相匹配。
小型电机的机械紧固空间往往有限。采用胶粘工艺可提供一种紧凑的连接方式，无需使用螺钉、卡扣或其他机械紧固件。
这种方法有助于减少零部件数量并简化装配流程。胶粘剂广泛用于固定磁体、轴、转子、外壳及其他电机组件。
胶粘工艺无需像螺钉、卡扣或其他紧固件那样预留特定的机械连接结构，这赋予了工程师在设计紧凑型电机组件时更大的自由度。
此外，胶粘剂还能连接那些难以通过机械方式进行连接的表面。
采用胶粘连接可省去部分机械紧固件。减少零部件数量不仅能简化装配，还能降低库存需求，并可能降低制造工艺的复杂性。
机械紧固件往往会在孔洞、螺纹或接触点周围产生局部应力。相比之下，胶粘连接将载荷分布在整个粘接面上；若设计得当，可有效降低局部应力集中。
胶粘工艺在改善应力分布、降低振动与噪音以及支持紧凑型电机设计方面也备受认可。
选用合适的胶粘剂，可确保磁体在反复振动下保持稳固。这一点对于汽车电机、工业设备、电动工具及其他动态运行系统尤为重要。
环氧胶粘剂可提供多种包装和点胶形式（如胶筒装、自动计量系统等），非常适合受控的生产环境。
制造商可根据配方特性选择室温固化、加热固化或专用活化固化等工艺。工艺选择应与生产速度及设备能力相匹配。
选择单组分还是双组分环氧胶粘剂，很大程度上取决于具体的制造工艺。
单组分环氧树脂胶粘剂开盖即用，通常无需现场混合。许多此类产品专为热固化而设计。
其优势包括混合均匀性好、易于实现自动化点胶，以及在活化前具有较长的适用期（操作时间）。对于已配备受控烘箱固化条件的规模化生产而言，这类胶粘剂尤具吸引力。
部分单组分环氧树脂胶粘剂专为电机磁体粘接而设计，可在相对温和的温度下固化。
双组分环氧树脂胶粘剂由树脂和固化剂组成，使用前需进行混合。它们提供了灵活的工艺选择，可根据配方在室温下固化或通过加热固化。
当生产工艺无法容纳高温烘箱，或者制造商需要在固化前预留特定的操作时间时，双组分体系非常适用。
混合比例、适用期（可操作时间）、固化工艺参数及最终力学性能均需严格控制。
表面处理是影响胶粘剂性能的最关键因素之一。
油污、油脂、灰尘、水分、脱模剂及其他污染物均会降低粘接力。应采用与基材及生产工艺相兼容的方法清洁表面。
需特别注意磁体，因为某些磁体可能带有镍、环氧树脂或其他类型的表面保护涂层。
根据基材和胶粘剂体系的不同，进行受控的表面打磨（粗化）有助于增强机械咬合力（机械粘接）。所选方法不应损坏磁体涂层或改变关键尺寸。
某些基材或涂层可能需要使用底涂剂以改善粘接效果。若使用底涂剂，必须验证其与胶粘剂及磁体涂层的相容性。
实验室试样测试固然有参考价值，但生产验证应涵盖实际的磁体材料、涂层、转子材料、胶层、固化工艺及环境条件。
固化过程与胶粘剂的选择同样重要。
制造商应管控胶粘剂的储存、混合、点胶、装配时间、夹具固定时间、固化温度、固化时长以及（适用时的）后固化要求。
对于自动化生产而言，点胶的一致性尤为关键。胶量或胶层厚度的波动可能导致粘接接头性能不一致。
在胶粘剂达到足够的搬运强度之前，装配过程还需确保磁体定位准确。某些专用胶粘剂采用快速初粘或双重活化技术，以便在最终固化前将组件固定到位。
选择环氧胶粘剂时，应首先考虑电机的工作条件，而非仅仅依赖胶粘剂的营销宣传描述。
请考虑以下因素：
确定胶粘接头处的连续工作温度和峰值温度。切勿仅凭标称温度等级来选择胶粘剂。对于严苛的应用场景，高温强度和长期老化数据更具参考价值。
转子转速会影响离心载荷。在高速应用中，必须仔细评估粘接强度、接头几何形状、磁体质量及安全系数。
应针对实际使用的磁体牌号和表面涂层对胶粘剂进行测试。不同涂层的钕铁硼磁体在粘接过程中的表现可能各不相同。
在设计夹具和组件时，应参考胶粘剂制造商推荐的胶层厚度范围。
确认工厂是否具备室温固化、加热固化或其他活化方式的生产条件。固化时间会直接影响生产产能。
考虑接触油液、冷却液、清洗化学品、湿气、盐雾及其他环境因素的情况。
根据实际接头设计，评估剪切强度、拉伸强度、抗剥离强度、抗冲击性、抗振动性及疲劳性能。
对于大规模生产，胶粘剂应适配自动点胶、混合、计量、装配及固化工艺。
如果胶粘剂的初始固定强度较低，或者装配时的夹具固定不当，磁体可能会在固化前发生位移。
施胶量过多或装配压力过大可能导致胶水流向非预期区域，进而干扰转子间隙或其他电机组件。
表面处理不当、表面污染、涂层不兼容或固化工艺错误都可能降低粘接强度。
某些在室温下性能良好的胶水，在高温环境下可能会强度下降。因此，在实际工作温度下进行测试至关重要。
胶水用量的波动会导致粘接层厚度和最终粘接强度的差异。采用自动化点胶设备和工艺监控手段有助于提高一致性。
可靠的电机磁体粘接工艺应结合胶水特性评估与生产阶段的验证。
常见的评估项目包括搭接剪切强度、拉伸或拉脱强度、耐热老化、热循环、耐湿性、耐化学性、振动测试以及尺寸检测。
具体的测试方案应根据电机设计、客户要求、行业标准及预期工作环境来确定。
对于高速转子应用，机械安全验证尤为重要。应在模拟实际转速和温度的条件下评估胶水性能。
环氧树脂并非电机磁体粘接的唯一选择。丙烯酸胶、厌氧胶、聚氨酯体系、胶膜及其他特种材料也可用于此用途。
当需要高结构强度、耐高温、耐化学腐蚀及尺寸稳定性时，通常首选环氧树脂胶。丙烯酸胶在某些制造工艺中可能具有更快的定位或固化特性，而胶膜则能提供可控的施胶效果和良好的间隙填充性能。
最佳解决方案取决于电机结构、生产工艺、性能要求以及总成本。
用于电机磁体粘接的环氧胶粘剂是现代电机制造中的关键材料。随着电机向高转速、小型化、高功率和高效率方向发展，胶粘剂必须发挥结构性部件的作用，而不仅仅是作为一种常规粘合剂。
合适的环氧胶粘剂能够提供牢固的磁体固定效果，具备抗振动和抗热循环能力、良好的化学耐久性，并在严苛工况下保持可靠性能。此外，它还有助于实现紧凑型设计、减少机械紧固件的使用、优化应力分布，并支持自动化生产。
最重要的一点是，胶粘剂的选择应基于具体的应用场景。电机转速、工作温度、磁体材质、表面涂层、胶层厚度、固化工艺、化学介质接触、振动情况以及长期耐久性等因素均需纳入考量。
通过选择合适的环氧树脂配方，并严格控制表面处理、点胶、磁体定位、固化及质量检测等环节，制造商能够打造更可靠的电机组件，降低磁体位移或粘接失效的风险。
专为电机磁体粘接设计的结构型环氧树脂通常是理想的选择。最佳配方取决于工作温度、转子转速、磁体材质、涂层、胶层厚度、固化工艺及环境暴露条件。对于工况严苛的电机应用，耐高温或增韧型环氧树脂可能更为适用。
可以。环氧胶粘剂的配方可以实现钕铁硼磁体与钢材及其他基材的粘接。不过，由于表面状况对粘接性能影响巨大，因此应对实际的磁体涂层和钢材表面进行测试。
在许多电机应用中，确实需要。胶粘剂必须在电机的实际工作温度和峰值温度下保持足够的机械强度。选型时应考虑耐热老化性能和抗热循环能力，而不应仅仅依赖室温下的强度指标。
两者并无绝对优劣之分。单组分环氧树脂在自动化热固化生产中具有优势；而双组分环氧树脂的固化条件更为灵活，适合需要室温或低温固化的工艺场景。具体选择应与制造工艺相匹配。
配方得当且固化充分的结构型环氧粘合剂可提供良好的抗振性能，但具体性能取决于配方及粘接接头设计。应在模拟实际电机工况的条件下进行振动测试。
常见原因包括：表面处理不当、粘合剂覆盖不足、固化不当、温度过高、粘合剂选型不当、振动过大、热循环影响或接头设计不合理。分析失效原因时，需要同时检查粘合剂本身和整个粘接工艺流程。
可以，高速电机应用中会使用专用环氧粘合剂。不过，必须针对离心力、工作温度、磁体质量、粘接面积、转子几何形状及安全要求等因素，对粘接效果进行评估。
如果选用的环氧粘合剂配方能满足电机在温度、机械性能、化学耐受性、耐久性及制造工艺方面的要求，则适用于电动汽车电机磁体的粘接。由于电机可能面临严苛的热环境和振动条件，汽车领域的应用通常需要进行全面的验证。
可通过以下措施提高可靠性：选用针对特定应用开发的粘合剂，严格控制磁体和转子的表面处理，保持粘接层厚度一致，确保磁体定位精确，管控固化工艺，以及开展具有代表性的热、机械、振动及环境测试。
