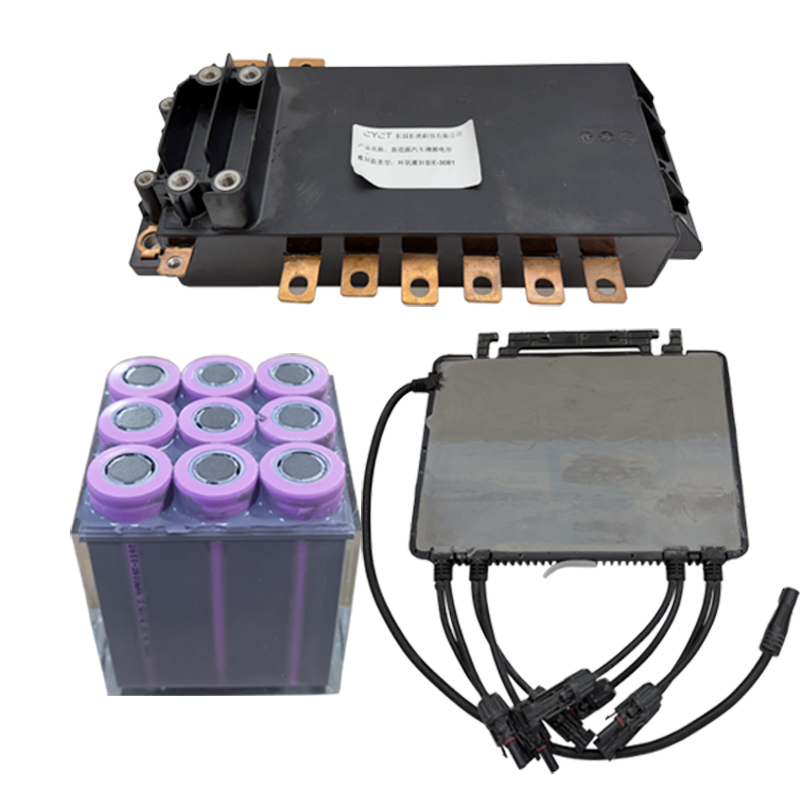

>> 电源模块
>> 电动汽车电池组与 BMS
>> 太阳能逆变器
>> LED 驱动器
>> 工业电机驱动器
>> AI 服务器电源单元
>> 防潮与防水保护
>> 防尘与耐化学腐蚀保护
>> 抗机械冲击保护
>> 电气绝缘保护
>> 阻燃保护
>> 优化灌封厚度
>> 消除气泡与空隙
>> 根据工艺特性匹配填料含量
>> 更高导热率的填料
>> 轻量化电动汽车电池材料
>> 可持续配方
● 结论
● 常见问题解答
在现代电子领域，热量是影响性能、可靠性和使用寿命的最关键因素之一。随着器件变得日益小型化、高性能化和集成化，热管理所面临的挑战也随之不断加剧。从电源、逆变器，到电动汽车（EV）电池组、LED驱动器、工业控制模块、电信系统以及AI服务器电源单元，过高的热量都可能迅速导致效率下降、元器件老化、电气故障乃至安全隐患。
在当今众多的热管理解决方案中，导热灌封胶脱颖而出，被公认为一种极为有效的手段，能够将散热、电气绝缘、环境密封和机械防护这四大功能集于单一材料体系之中。通过利用填充了陶瓷导热填料的特制环氧树脂、有机硅或聚氨酯化合物，填充发热元器件周围的空间，制造商不仅能够构建高效的热传导通路，还能同时保护敏感的电子元件免受潮湿、灰尘、冲击和振动等外部环境因素的侵害。
本文将详细阐述导热灌封胶如何提升散热性能，哪些材料特性至关重要，以及为何它们在高功率电子应用领域正变得日益不可或缺。
热量是电能转换和信号处理过程中不可避免的伴生物。
常见的发热元器件包括：
* MOSFET（金属氧化物半导体场效应管）
* IGBT（绝缘栅双极型晶体管）
* SiC（碳化硅）和GaN（氮化镓）器件
* 变压器
* 电感器
* 整流桥
* 电容器
* CPU（中央处理器）及电源管理IC
* 电流传感器
* 大电流连接器
随着开关频率的提升和功率密度的增加，这些元器件在日益狭小的物理空间内产生了高度集中的热量。
散热不足可能引发以下问题：
* 电源效率降低
* 热漂移现象
* 输出稳定性下降
* 半导体结损伤
* 电容器干涸失效
* 焊点疲劳老化
* PCB（印制电路板）翘曲变形
* 热失控
* 火灾隐患
因此，高效的热传导对于确保设备的性能与安全性均至关重要。
导热灌封胶是一种专为电子封装而设计的材料，其核心功能在于将热量从关键元器件处传导出去，同时确保维持良好的电气绝缘性能。
这些化合物通常基于以下材料：
* 环氧树脂
* 有机硅
* 聚氨酯
为了提升导热性能，其中填充了导热陶瓷颗粒，例如：
* 氧化铝
* 氮化硼
* 氮化铝
* 氧化镁
* 二氧化硅混合物
由此得到的材料能够高效地将热量从元器件传导至外壳或散热器。
与简单的导热垫片或间隙填充材料不同，灌封胶提供了以下功能：
* 全面封装
* 热量传导
* 防水密封
* 防尘保护
* 阻燃性能
* 减震缓冲
* 高介电强度
这使得它们非常适用于恶劣的工作环境。
这些材料之所以能提升散热效果，主要归功于它们能够消除热阻隔。
空气是一种不良的热导体。在未进行灌封的组件中，元器件周围的空气间隙会滞留热量，从而形成"热点"。
灌封胶用导热介质取代了这些空气囊，从而大幅降低了热阻。
一旦固化，灌封胶便形成了一条直接的热传导路径：
热源 → 灌封材料 → 外壳 / 散热器 → 周围环境
这条连续的路径使得热量能够在整个系统中分布得更加均匀。
以下部位通常容易产生热点：
* MOSFET 封装体
* 变压器铁芯
* 功率电阻器
* 电感线圈
* 大电流接线端子
灌封胶能将热量分散至更大的区域，从而降低峰值温度的集中度。
并非所有的导热灌封胶都具有相同的性能表现。
导热系数通常以 W/m·K 为单位进行衡量。
典型的数值范围包括：
* 0.8–1.5 W/m·K：适用于标准工业模块
* 2.0–3.0 W/m·K：适用于电源供应器及逆变器
* 5.0 W/m·K 以上：适用于电动汽车（EV）电池组及 AI 服务器电源单元
导热系数越高，热流传导越顺畅，但也可能导致材料粘度增加及成本上升。 ### 低热阻
除导热性外，总热阻还取决于以下因素：
* 灌封厚度
* 接触质量
* 气泡消除效果
* 填料填充量
* 表面润湿性
对PCB表面、元器件及金属外壳的强附着力，有助于降低界面热阻。
该材料必须在以下工况下保持性能稳定：
* 长期处于高温环境
* 经历热循环过程
* 遭遇功率浪涌
* 发生过载事件
环氧树脂体系具备以下特性：
* 高机械强度
* 优异的附着力
* 强大的耐化学性
* 良好的导热性
* 持久的结构支撑能力
它们广泛应用于工业电力电子领域。
有机硅体系具备以下特性：
* 卓越的柔韧性
* 优异的耐热循环性能
* 良好的户外抗紫外线稳定性
* 对脆弱元件产生的应力极低
* 长期的耐高温耐久性
它们是 LED 驱动器、电信模块和电动汽车（EV）充电系统的首选材料。
聚氨酯具备以下特性：
* 均衡的柔韧性
* 良好的防潮性
* 适中的导热性
* 良好的低温稳定性
该材料适用于工业电子和消费电子产品。
电源设备内部包含开关器件、变压器和电容器，这些元件均需要稳定的热控制。
在快速充放电循环过程中，电池管理系统（BMS）和车载充电器会产生大量的热量。
户外太阳能系统不仅面临设备内部产生的热量，还要承受太阳辐射带来的热负荷。
热量是导致 LED 光衰（流明衰减）和驱动器故障的主要原因之一。
电机控制系统中的 IGBT 和 SiC 模块需要高效的热扩散（散热）能力。
高密度服务器电源单元（PSU）正日益依赖导热灌封技术来维持其运行效率。
热管理仅仅是其价值体现的一部分。
灌封工艺能够有效防止由湿度引发的腐蚀和漏电流现象。
能够阻挡工业环境中的污染物侵入电路内部。
能够对大型变压器和电感器等重型元件提供稳固支撑与保护。
高介电强度有助于提升产品的电气安全合规性。
符合 UL94 V-0 等级的材料体系能够有效降低火势蔓延的风险。
灌封层过厚可能会增加热传导路径的长度，因此保持厚度的平衡至关重要。
材料内部的空隙会滞留热量，从而降低整体的有效导热率。
建议采用真空灌封或脱气工艺来消除气泡。
提高陶瓷填料的含量虽然有助于增强热传导能力，但也可能导致材料的流动性下降。 ### 改善外壳接触
当化合物直接接触铝制外壳或外部散热器时，可实现最佳的热性能。
先进的氮化硼和氮化铝填料正将导热率推升至 5 W/m·K 以上。
宽禁带半导体需要对应力敏感的封装解决方案。
导热灌封系统正朝着低密度方向进行优化。
低 VOC（挥发性有机化合物）和无卤素材料正日益受到青睐。
导热灌封胶通过填补绝缘气隙、建立直接导热通路、减少热点以及稳定大功率元器件，显著提升了散热性能。在现代电子领域，随着小型化和高功率密度不断挑战散热极限，这类材料提供了一种集散热、绝缘、密封和结构防护于一体的关键解决方案。
从电源供应器、光伏逆变器，到电动汽车电池、AI 服务器电源单元以及工业电机驱动器，恰当的导热灌封设计能够直接提升设备的效率、可靠性、安全性及使用寿命。
对于追求长期热稳定性和产品耐用性的制造商而言，导热灌封胶无疑是一种极具战略意义的材料选择。
它们用导热材料填补了元器件间的气隙，从而建立起通往外壳或散热器的直接导热通路。
大多数电力电子设备采用 1.5–3.0 W/m·K 的导热材料，而电动汽车（EV）和 AI 电源系统可能需要 5.0 W/m·K 或更高的导热率。
环氧树脂具有更强的结构强度，而有机硅则提供了更好的柔韧性和耐热循环性能。
是的。它们能将热量分散至更广阔的区域，从而降低元器件的峰值温度。
是的。大多数灌封系统都能提供优异的密封性能，有效隔绝湿气和灰尘。
