随着无人机和人形机器人变得更加轻量化、高速化和智能化，其电机必须在保持紧凑尺寸和可靠运行的同时，实现更高的功率密度。这对电机内部所使用的材料提出了更高要求，尤其是用于固定永磁体的材料。
永磁体是许多无刷电机和永磁电机正常运行的重要组成部分。磁钢的位置会影响磁性能、转子平衡、输出扭矩以及电机整体稳定性。在运行过程中，磁钢可能承受离心力、振动、温度变化以及反复的机械载荷。
胶粘剂粘接是一种将磁钢固定在电机金属部件上的高效方式。合适的结构胶可以在磁钢与金属基材之间形成牢固的粘接界面，同时支持紧凑型设计和高效的装配工艺。
对于无人机电机而言，主要挑战包括高转速、振动以及轻量化要求。人形机器人关节电机则面临不同的综合工况，包括反复加速和减速、不断变化的扭矩、振动以及热循环。
本文将探讨电机磁钢粘接的关键要求，并介绍 CYCT CT-E1211 单组分环氧结构胶，作为一种适用于永磁体与金属基材粘接的潜在解决方案。
永磁体需要在整个电机使用寿命期间保持准确的位置。磁钢发生位移可能影响磁场、转子平衡以及机械性能。
因此，选择胶粘剂时不能只考虑初始粘接强度，还应考虑以下关键因素：
* 对永磁体的粘接性能
* 对金属基材的粘接性能
* 机械强度
* 耐温性能
* 抗振动性能
* 尺寸稳定性
* 固化条件
* 制造效率
* 长期耐久性
随着电机尺寸不断缩小并以更高转速运行，磁钢粘接系统正成为整体电机设计中越来越重要的一部分。
无人机动力系统通常需要电机同时具备高转速、高扭矩和低重量等特点。永磁体通常安装在转子中，并且必须在电机运行过程中保持牢固固定。
高速旋转会产生离心力，而螺旋桨不平衡、加速、减速以及飞行过程中的工况变化都可能带来振动和机械应力。
因此，合适的无人机电机胶需要在电机实际工作条件下保持足够的机械性能。
以下几个方面尤其值得关注：
胶粘剂必须提供足够的固定力，以承受旋转组件产生的各种载荷。
在持续运行或高负载工作状态下，电机温度可能升高。胶粘剂应当能够在预期的温度范围内保持适当的性能。
持续振动可能使磁钢与基材之间的粘接界面承受反复应力。因此，应在具有代表性的振动条件下对粘接系统进行评估。
对于批量生产而言，胶粘剂需要与点胶、磁钢定位、工装固定以及固化工艺相匹配。操作时间和固化速度会直接影响生产效率。
人形机器人依靠多个紧凑型执行器控制肩部、肘部、手腕、髋部、膝部和踝部等关节。
机器人关节电机需要频繁进行加速、减速、改变旋转方向，并在不断变化的负载下运行。例如，膝关节或髋关节执行器在机器人行走过程中可能反复经历扭矩变化，而手臂执行器在抓取和操作物体时则可能持续调整输出。
这些工作条件使电机内部的机械稳定性变得尤为重要。
人形机器人电机胶应结合以下因素进行评估：
* 粘接强度
* 耐温性能
* 抗振动性能
* 机械疲劳性能
* 与磁钢及基材的兼容性
* 固化效率
* 尺寸稳定性
* 预期使用寿命
紧凑型执行器设计也更加重视高效装配以及零部件的精准定位。
结构胶能够在永磁体与其支撑部件之间形成粘接界面。根据电机设计的不同，这种方式可以在一定程度上减少对机械固定方式的单独依赖，并带来多方面优势。
粘接界面可以将载荷分散到更大的接触区域，而不是将力集中在有限的机械固定点上。
胶粘剂粘接可以减少对额外固定部件的需求，从而帮助工程师进一步优化空间和重量。
点胶和磁钢安装可以整合到自动化制造流程中。
胶粘剂粘接有助于在装配过程中以及固化后保持设计好的磁钢位置。
这些优势并不意味着可以完全取消机械安全方面的设计要求。对于高速转子结构，应始终根据具体机械设计要求进行评估。
选择永磁体粘接胶需要从完整的粘接系统出发进行考虑。
钕铁硼（NdFeB）以及其他永磁体可能带有保护涂层或经过表面处理。因此，应使用实际成品磁钢进行胶粘剂兼容性评估，而不能仅根据磁钢本体材料进行判断。
电机零部件可能采用钢、镀锌钢、不锈钢或其他金属。表面状态和材料成分都会影响粘接性能。
油污、油脂、灰尘、氧化物以及制造过程中残留的污染物都可能影响粘接。适当的清洁和表面处理对于获得稳定一致的粘接效果非常重要。
胶粘剂应与电机实际温度曲线相匹配，包括正常工作温度、峰值温度以及热循环条件。
固化条件需要与生产线相匹配。温度、固化时间、设备以及被粘接组件的热容量都可能影响最终的生产工艺。

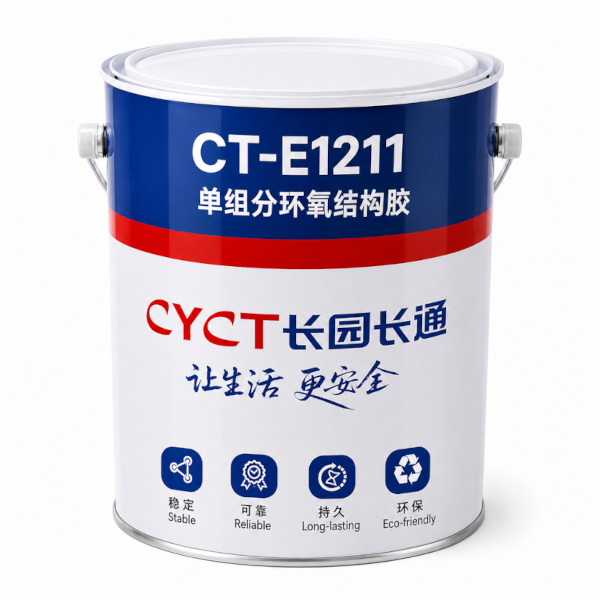

针对电机磁钢粘接，CYCT CT-E1211是一款单组分、热固化环氧结构胶，专为需要高粘接强度和可控热固化工艺的应用而设计。
根据 CT-E1211 技术数据表，该产品具有较高的粘接强度、电气绝缘性能、耐化学品性能以及固化后低收缩等特点。产品不含溶剂，并符合 RoHS 和 REACH 要求。
该产品特别适用于磁钢、镀锌钢和不锈钢之间的粘接，因此适用于永磁电机装配相关应用。
CT-E1211采用单组分环氧胶，无需在使用前立即将独立的树脂组分和固化组分进行混合。
这种设计可以简化点胶工艺，并有助于提高生产过程的一致性。
技术数据表规定的固化条件为 85°C × 45分钟。
因此，该产品适用于具备可控加热固化条件的制造工艺。
CT-E1211特别适用于金属，尤其是磁钢、镀锌钢和不锈钢，并能够在常温和较高温度条件下提供较高的粘接强度。
产品规定的工作温度范围为 -50°C至150°C。
对于需要承受较大温度变化的电机应用，这一参数可以作为材料评估的重要参考。
产品资料显示，CT-E1211无需低温储存；不过，技术数据表同时规定了冷藏储存条件以及 3–6个月的保质期。用于生产的材料应按照供应商当前提供的储存要求进行管理。
固化前，CT-E1211为黑色粘稠液体，在25°C条件下的粘度为 70,000 ± 20,000 mPa·s。产品在40°C下的操作时间大于48小时，而80°C条件下规定的凝胶时间为11分钟。
固化后，技术数据表规定的性能包括：
* 密度：1.45 ± 0.1 g/cm³
* Shore D硬度：≥80
* 玻璃化转变温度（Tg）：≥110°C
* 拉伸强度：≥30 MPa
* 断裂伸长率：≥4%
* 介电强度：≥20 kV/mm
对于镀锌钢与镀锌钢的粘接，规定的剪切强度为 23°C下≥21 MPa，以及 120°C下≥5 MPa。
这些数据可以作为材料评估的重要参考。电机制造商还应针对实际使用的磁钢、涂层、基材、胶层厚度以及固化工艺进行进一步测试。
典型的磁钢粘接工艺可以分为六个阶段。
检查磁钢和电机零部件的尺寸精度、涂层状态以及表面污染情况。
胶粘剂施工前，应对粘接表面进行适当清洁。
将 CT-E1211 涂覆或点胶到指定粘接区域。
其较高的粘度需要在选择点胶设备和确定所需胶量时予以考虑。
根据电机设计要求准确放置永磁体。
精准定位对于磁性能和转子平衡非常重要。
在需要的情况下，使用合适的工装夹具，在固化过程中保持磁钢的位置和胶层几何尺寸。
CT-E1211规定的固化条件为 85°C × 45分钟。
实际生产周期应根据组件结构、设备条件以及电机零部件的热特性进行确定。
固化完成后，应检查磁钢位置、胶水覆盖情况、尺寸精度以及整体粘接完整性。
CT-E1211的技术数据表明确将磁钢和金属基材列为适用的粘接材料，因此可以作为无人机电机磁钢粘接的一种候选方案。
其单组分形式、热固化工艺以及规定的 -50°C至150°C工作温度范围，也可能符合部分电机制造工艺的要求。
对于高速无人机转子，制造商应根据成品电机的实际转速、温度、振动和机械载荷，对磁钢固定能力进行评估。
在永磁体需要粘接到兼容金属基材的机器人关节电机中，也可以对 CT-E1211 进行评估。
其针对磁钢、镀锌钢和不锈钢的适用性，使其适用于采用这些材料的部分电机结构。
对于机器人执行器，应重点评估关节的扭矩循环、振动、温度变化、旋转工况以及预期使用寿命。
完善的验证方案应以实际电机设计为基础，而不能仅依赖通用的胶粘剂数据。
使用实际磁钢和基材组合，并按照预期的胶层厚度和固化工艺进行测试。
在正常和较高工作温度下，对粘接组件进行评估。
反复加热和冷却可能暴露室温测试中无法发现的粘接界面变化。
在具有代表性的振动条件下，对完整电机组件进行测试。
对于转子应用，在受控的高速旋转条件下进行测试，有助于评估磁钢在离心载荷作用下的固定性能。测试过程中必须采取适当的安全措施。
长期老化测试可以进一步了解胶粘剂在预期使用周期内的性能变化。
电机磁钢粘接涉及的不仅仅是胶粘剂强度。最终粘接效果取决于磁钢、涂层、基材、表面处理、胶层厚度、点胶方式、固化工艺以及工作环境之间的相互作用。
专业胶粘剂供应商可以在产品开发和生产验证过程中，协助制造商评估这些因素。
对于新型无人机电机和机器人执行器，在量产前进行早期评估，也有助于优化磁钢粘接工艺。
永磁体固定是紧凑型高性能电机设计中的重要考量因素。无人机电机需要承受高速旋转和振动，而人形机器人关节电机则需要面对扭矩、旋转方向以及机械载荷的反复变化。
合适的磁钢粘接胶能够提供结构固定，同时支持紧凑型电机结构和高效制造。
CYCT CT-E1211是一款单组分热固化环氧结构胶，特别适用于磁钢、镀锌钢和不锈钢之间的粘接。其技术数据表显示，该产品具有较高的粘接强度、电气绝缘性能、耐化学品性能、低收缩率以及 -50°C至150°C的规定工作温度范围。
在 85°C × 45分钟的规定固化条件下，CT-E1211可用于具备可控热固化条件的电机制造工艺。
对于无人机电机和人形机器人关节电机，最终的胶粘剂选择应结合实际磁钢、基材、涂层、胶层设计、固化工艺以及工作条件进行验证。通过受控的粘接工艺和针对具体应用的性能验证，可以帮助制造商开发稳定且耐久的电机组件。
结构环氧胶是永磁体与金属零部件粘接的一种选择，尤其适用于需要较高粘接强度的应用。具体选型应综合考虑磁钢、基材、温度、振动、转速、固化工艺以及预期使用寿命。
CT-E1211特别适用于磁钢、镀锌钢和不锈钢之间的粘接。作为一款单组分热固化环氧结构胶，它可以用于永磁体粘接应用，但最终适用性仍应结合实际电机设计进行验证。
规定的固化条件为 85°C × 45分钟。
规定的工作温度范围为 -50°C至150°C。
CT-E1211可以用于评估无人机电机磁钢粘接应用，因为产品明确适用于磁钢和金属基材。最终适用性应根据实际电机的转速、温度、振动和负载条件进行验证。
如果电机采用兼容的磁钢和金属基材，可以考虑对CT-E1211进行应用评估。评估时应考虑扭矩循环、振动、温度变化、旋转工况以及使用寿命要求。
CT-E1211采用单组分配方和热固化工艺，并具有较高粘接强度、电气绝缘性、耐化学品性、低收缩率以及 -50°C至150°C的规定工作温度范围。
产品特别适用于磁钢、镀锌钢和不锈钢的粘接。
制造商应针对实际磁钢和基材组合，对粘接强度、热性能、热循环、振动、固化一致性、尺寸稳定性以及相关情况下的高速旋转性能进行评估。
